架构基础

理解架构视角,从架构上看,每个职位理解架构的方向都是不一样的,开发视角,测试视角,运维视角和产品视角等,

业务架构(从产品视角看架构)

  1. 核心是解决业务带来的系统复杂性,了解客户/业务方的痛点,项目定义,现有环境;
  2. 梳理高阶需求和非功能性需求,进行问题域划分与领域建模等工作;
  3. 沟通,方案建议,多次迭代,交付总体架构。

应用/技术架构

根据业务场景的需要,设计应用的层次结构,制定应用规范、定义接口和数据交互协议等。并尽量将应用的复杂度控制在一个可以接受的水平,从而在快速的支撑业务发展的同时,在保证系统的可用性和可维护性的同时,确保应用满足非功能属性要求(性能、安全、稳定性等)。技术架构主要考虑系统的非功能性特征,对系统的高可用、高性能、扩展、安全、伸缩性、简洁等做系统级的把握。

功能视角

功能视角和业务视角有重合的地方,主要针对开发而言的服务功能;

技术视角-总体

技术框架(technological Framework)是整个或部分技术系统的可重用设计,表现为一组抽象构件及构件实例间交互的方法;另一种定义认为,技术框架是可被技术开发者定制的应用骨架。前者是从应用方面而后者是从目的方面给出的定义。

从技术层面描述,主要是分层模型,例如持久层、数据层、逻辑层、应用层、表现层等,然后每层使用什么技术框架,例如Spring、hibernate、ioc、MVC、成熟的类库、中间件、WebService等,分别说明,要求这些技术能够将整个系统的主要实现概括。

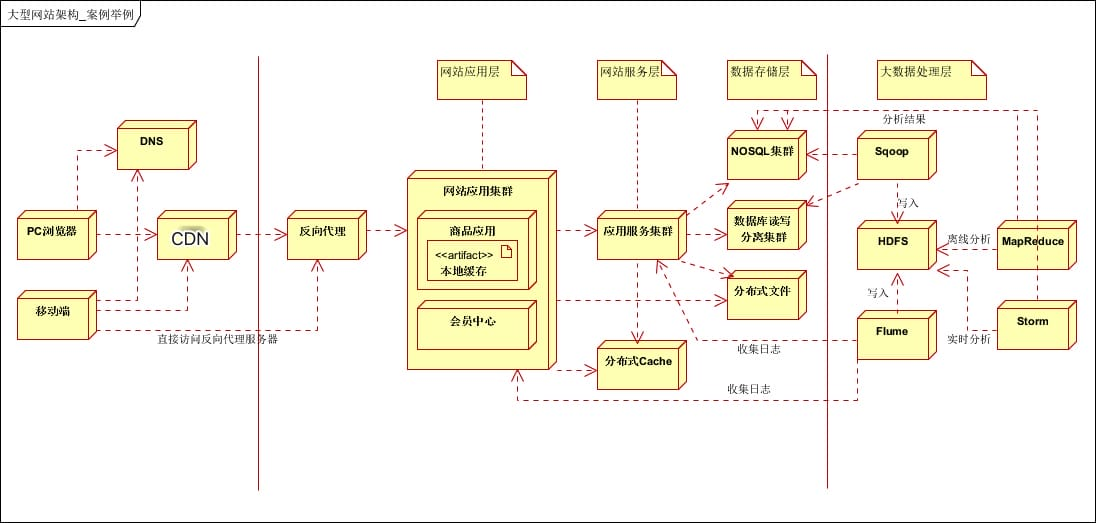

于开发者而言,实际工作从通常采用的是分层模型,总结下经典的七层逻辑架构

1736336045951

以上采用 七层逻辑架构 ,第一层客户层,第二层前端优化层,第三层应用层,第四层服务层,第五层数据存储层,第六层大数据存储层,第七层大数据处理层。

  • 客户层 :减少Http请求数,浏览器缓存,启用压缩,Js异步,减少Cookie传输;
  • 前端层 :DNS负载均衡,CDN本地加速,反向代理服务;
  • 应用层 :业务拆分;负载均衡,分级管理,应用缓存,服务集群,快速失败,异步调用,服务降级,消息队列,幂等设计等。
  • 服务层 :提供公用服务,比如用户服务,订单服务,支付服务等;
  • 数据层 :分布式, 数据库集群,读写分离,NOSQL集群,文件系统集群;分布式缓存;冗余备份(冷,热备[同步,异步],温备),失效转移(确认,转移,恢复)。CAP理论,一致性算法。
  • 大数据存储层 :支持应用层和服务层的日志数据收集,关系数据库和NOSQL数据库的结构化和半结构化数据收集;
  • 大数据处理层 :通过Mapreduce进行离线数据分析或Storm实时数据分析,并将处理后的数据存入关系型数据库。(实际使用中,离线数据和实时数据会按照业务要求进行分类处理,并存入不同的数据库中,供应用层或服务层使用)。

技术视角-数据架构

专注于构建数据中台,统一数据定义规范,标准化数据表达,形成有效易维护的数据资产。打造统一的大数据处理平台,包括数据可视化运营平台、数据共享平台、数据权限管理平台等

技术视角-基础架构

PAAS,IAAS

技术视角-运维架构

负责运维系统的规划、选型、部署上线,建立规范化的运维体系。

物理架构

物理架构关注软件元件是如何放到硬件上的,专注于基础设施,某种软硬件体系,甚至云平台,包括机房搭建、网络拓扑结构,网络分流器、代理服务器、Web 服务器、应用服务器、报表服务器、整合服务器、存储服务器和主机等。
